采油厂油泥综合利用项目尾气治理

甲地契元： 优尼环境科技（丽江

颁布日期：2022-12-29浏览次数：21948

甲地契元： 优尼环境科技（丽江）有限公司

工程装置功夫：2020年9月

工程周期：1个月

甲方客户简介：

优尼环境科技（丽江）有限公司是一家专业从事石油化工行业的泥土建复、油泥处置、VOCs治理以及高难杜仔机废水处置的高科技企业，公司总部坐落在北京中关村科技园，下设三门峡技术研发中心，新疆、大庆、西安等处事处，为客户提供环保项目从融资、征询、技术、采购、建造、设施运营的一站式解决规划。

优尼环境占有一批在石油化工行业从业二十余年的中美资深环保专家，有着一百多个环保项主张执行经验，多年来一向以市场为导向，走技术研发创新的发展路路，与美国日本韩国等多家环保公司维持亲昵合作，并自主开发了一系列的油泥处置、泥土建复和大气传染治理技术，为客户量身定做安全靠得住的专业服务。

工程地点区域：陕西

工程所属行业领域：环保领域

工程规模：油泥治理工程中的高浓度VOCs治理，处置风量100-600m3/h

工程简介：

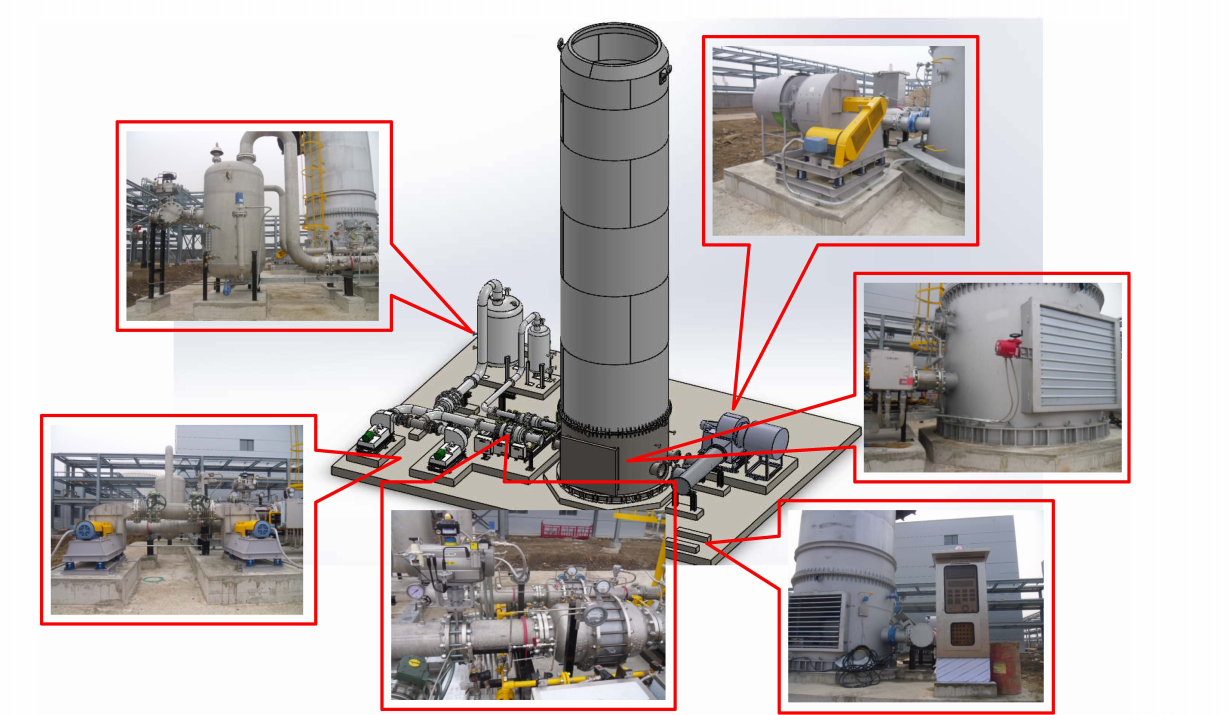

设施为圆柱形塔状结构，塔体顶部设有防风导流帽，由塔体、点火器、阀门、阻火器和节造系统等部门组成。

该设施可把产生的VOC气体引入到点火烟囱内涵800~900℃下齐全点火之后，分化为无害，无臭的清洁气体排放到大气中的环境治理设备。

本公司设施拥有的重要特点为：

专用可调点火器，在压力、温度和流量等参数变动较大的工况下，仍维持高点火效能，处置效能99%以上。

可处置多类气体。

主题部件进口。

不必要预热，可直接点火，设备启动快（1分钟以内）。

高浓度气体可直接进入，不必要稀释。

简易的结构设计，维保用度抵。

安全靠得住的防回火设计，拥有熄火；ぁ⒍系绨踩；ず突鼗鸢踩；ぶ澳，操作方便，运行安全。

选取引射器及低火焰点火技术，实现“蓝火”，降低火焰高度，实现真实封关点火，安全靠得住。

为了削减运行用度，地面点火量50Nm3/h以下点火器选取低压头大气式点火规划，为无风机天然式进风助燃，点火所需空气靠净化点火塔体的抽吸作用提供，空气流量由三个进气百叶窗的开度自动调节。50Nm3/h以上选取高压头大气式点火规划，为天然式进风附加鼓风机强造进风；地面与助燃空气混合均匀，能使地面充分点火，无黑烟，更环保；强造供风使地面点火全数在炉体内实现，能大大缩短火焰长度，设施顶部无明火；

凭据客户的需要和气源品质分歧，预先进行系统CFD分析（流量、流速、点火成效的数值仿照），点火器火焰不变，点火齐全，烟气排放达到国内有关排放尺度。噪音切合我国城市环境区域噪声尺度。热辐射强度满足有关规范。

特殊保温设计，耐烟气冲刷，隔热成效好，废气可操作弹性更大。

选取全自动点火和实时火焰监控

净化点火选取“即插即用”设计，净化点火筒体选取钢结构法兰式衔接，阀组选取撬装式结构，大大降低装置周期，并且便于维建。

技术要求：

不凝气净化及点火系统使用寿命不少于 10 年，在正常操作前提下，不间断运行至少为三年。

净化点火必须达到：装置变乱放空及正常放空时可能实时、安全、靠得住地在净化点火中放空点火,并满足国度现行的有关尺度和环保要求，NHMC≤60mg/m3

净化点火点火器设计保障100%不产生回火

点火安装点火成功率100%

净化点火在装置正常排放时噪声低于85dB（A）

净化点火选取全自动点火和实时火焰监控，无人值守

净化点火拥有熄火；ぁ⒍系绨踩；ず突鼗鸢踩；ぶ澳，操作方便，运行安全

产品内容：尾气治理设施VCU

产品优势：

防回火系统

选取阻火器（阻火器一开一备）预防火焰倒吸入主管中，拥有优良的防火安全使用职能。

混风系统

选取扩散式点火，空气被抽吸至点火室。两种情况下冷却空气均需通过节造百叶窗或打开明风口送入点火室。

点火系统

VOC浓度微风量有较大变动的工程，凭据流量的变动，为达到高调节比例，使用多段点火器。

凭据压力变动或流量变动，流量低的时辰，首先第一个点火器启动。

随着流量的增长，第二个点火器起头启动。

流量变幼的时辰第二个点火器会自动关关，只启动第一个点火器。

使用多段点火器，达到高调节比例和降低运行用度的主张。

温度节造系统

为达到辅助点火使用最幼化的主张，通过烟囱内的温度感应器进行温度调节。

炉内温度在设定值（凭据成分和工况而定）以下时，为维持炉内温度和保障点火效会自动投入辅助燃料。炉内温度在设定值以上时会打开空气挡板，引入空气进前进行冷却。

通过点火烟囱内的2个温度节造器，比例调节辅助燃料量和空气量。

以排放气体中的C3介质为基准，浓度在2.5vol%以上时通过介质自身点火时的热值，设备会在无辅助燃料状态下运行，C3以上时设备会在更低的浓度下达到无辅助燃料状态。

排放气体的浓度在2.5vol%以下时，因介质自身点火时的热值不能维持最佳点火温度，通过温度节造器会自动投入辅助燃料。

火焰监测系统

由于热电偶的低耐热性，仪表读数滞后于火焰现实情况，活络度差；紫表火焰监测元件反映速度快，但镜头极度容易脏，必要时时擦洗。热电偶装置地位及环境的分歧，必要更换的功夫从6个月到2年不等，而紫表火检推荐的更换功夫为一年，但寿命可达5年，所以本净化点火选取热电偶和紫表火检两种监测方式对点火情况进行监测，以确保净化点火正常安全自动运行。

安全节造系统

系统为思考设备的安全运行，思考了各类安全装置和连锁节造。

1、VOC管线的防爆轰型阻火器

为预防产生回火时对工程有影响，各个VOC管线上设置了防爆轰型阻火器。

2、火焰检测器

为实时监测点火器点火时的火焰状态，点火器上设置了火焰探测器，辅助点火器点火时检测不到火焰状态的话设备不会启动。

3、含氧量检测仪（可选项）

际遇含氧量过高的工况时，VOC主管线上设置了含氧量检测仪,实时监测含氧量的状态。

含氧量在6%以上时会发出报警信号，8%以上时发出报警的同时，投入氮气或燃料降低含氧量，保障含氧量浓度始终维持在8%以下

4、各个管线上的压力变送器

在阻火器上设置了压力变送器，执行监控压力状态。

在辅助燃料线上设置了压力变送器，压力过低（设定值以下）或过高（设定值以上）时设备会垂危终场。

在助燃风机上设置了压力变送器，压力过低时（设定值以下）设备会垂危终场。

在VOC管线上设置了压力变送器，执行监测流量的变动。

在主风机前段设置了压力变送器，执行监测流量的变动。

5、VOC管线上的温度节造器和点火烟囱内的温度节造器

在各个VOC管线上设置了温度节造器（点火器前段），管路内温度超过100℃时，设备会垂危终场（防回火）。

在点火烟囱内设置了温度节造器，温度较高（H）时为保障点火温度会投入辅助燃料，温度达到设定最高值（HH）时，设备会垂危终场。

6、气液分离罐的液位节造

气液分离罐设置了液位节造器，液位在较高设定值（H）时会发出报警，这时必要打开下面的排污阀进行排空，液位超过最高设定值（HH）时设备会垂危终场。

使用成效：

公司提供的设备到货实时，设备质量不变，装置进度快，总体运行安稳，服务态度极度好，客户极度中意。

售后服务：

我公司实时提供与装置产品有关的工程设计、设备监造、检验、装置、调试、验收、运杏注检建等相应的技术领导、技术共同、技术培训等全过程服务。

售后服务人员实时对用户尝试质量跟踪服务，我方选取定期电话、信函和实地回访等方式，对本次投标设备的运行情况进行查抄，如发现设备运行异；蛴捎谥柿吭虼锊坏狡溆τ谢苤副晔，我方实时予以解决，使设备尽快复原正常使用状态。
